首頁 / 產品中心
產品中心

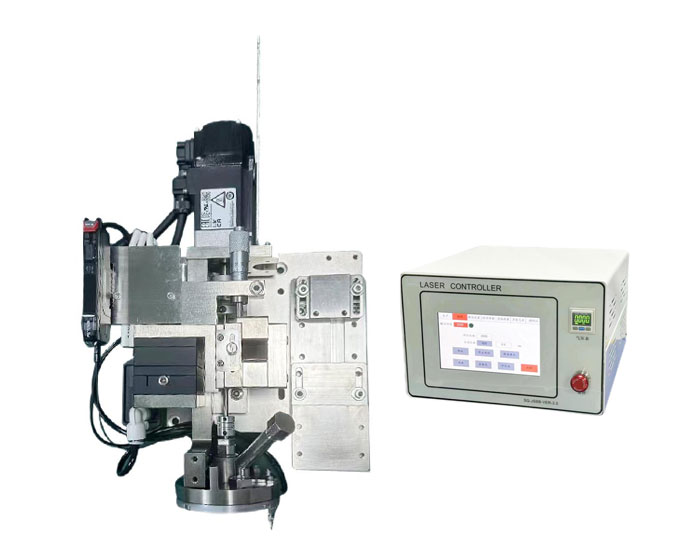

激光錫球焊接模塊

激光錫球焊接模塊

出球速度---每秒8顆球

優越的產出---每小時7200個點

良率– 99.5% 以上
0769-23127991
產品特點

高性能

  • 出球速度---每秒8顆球
  • 優越的產出---每小時7200個點

高精度

  • 良率– 99.5% 以上
  • 焊接精度控制在±5μm以內

高靈活

  • 錫球選擇 – 從100微米到1800微米
  • 高焊接金屬– SnPb, SnAg, SnAgCu, AuSn,

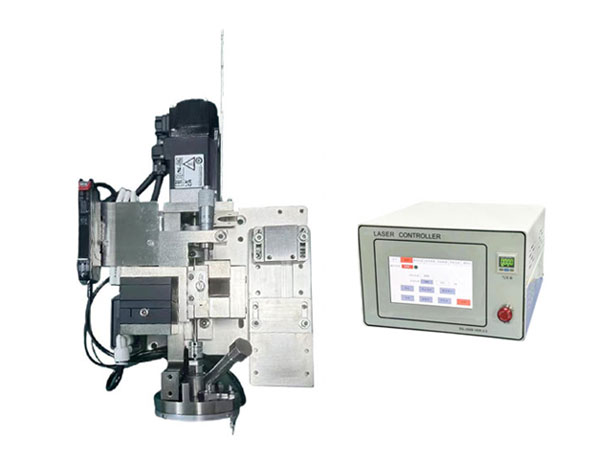

激光錫球焊接模塊
產品參數
控制方式 PLC控制+PC圖像處理
功率 3KW
電源 AC220V
特殊氣源 氮氣
Bond頭尺寸 350*220*105 mm
控制器尺寸 370*300*210 mm

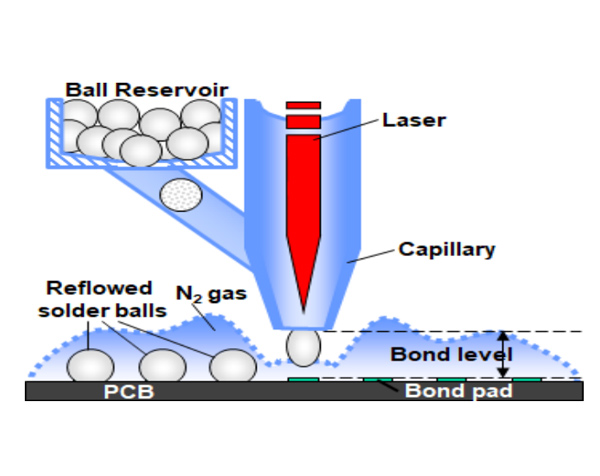

激光錫球焊接模組原理

原理:

利用機械運動的方式將錫球分成一顆一顆地運送到焊嘴,利用激光照射,將錫球熔化,在壓力的作用下噴射到焊 件上。由于錫球的位置以及焊嘴內的參數都由檢測機構實時監測,可以準確地控制激光發射器的開始噴射時間點, 因此可以達到高精度高準確率的焊接。

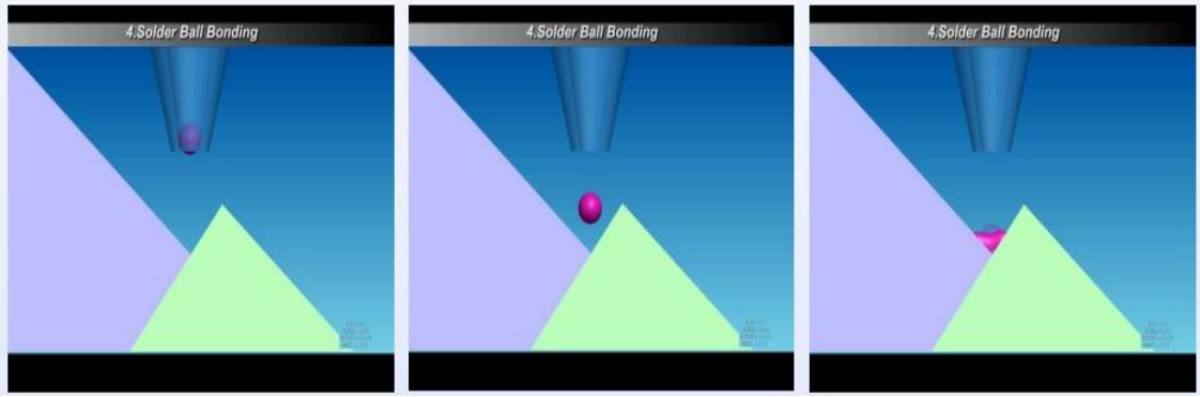

過程:

  • • 加入錫球到錫球腔,經過分球,單獨錫球進入導向通道;
  • • 錫球通過導向通道到達噴嘴端部,發射激光融化,加壓噴射到焊盤上,完成焊接。

優勢:

  • •非接觸式,對產品無損傷;
  • •無助焊劑,無污染,無錫珠殘留;
  • •高效快速
激光錫球焊接模塊
激光錫球焊接模塊
光電行業
線材行業
通訊行業
提供的服務

提供以下服務

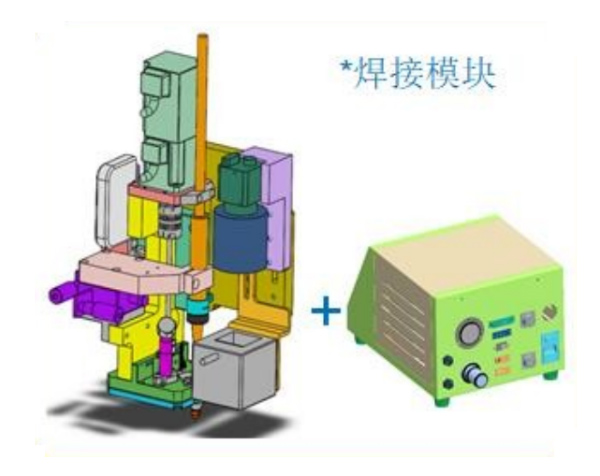

整套焊接模塊

整套焊接模塊

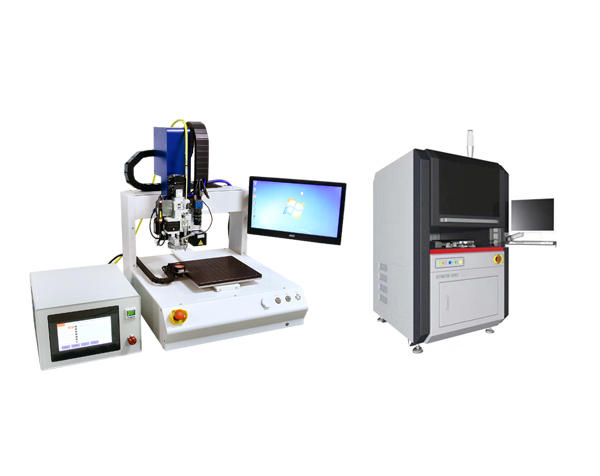

整機(平臺機或定制機)

整機(平臺機或定制機)

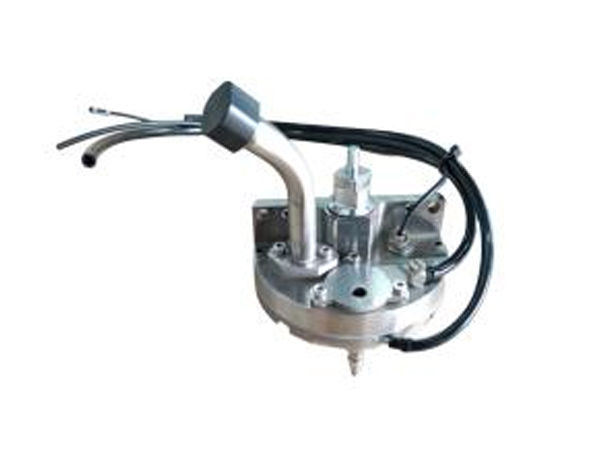

整套焊頭

整套焊頭

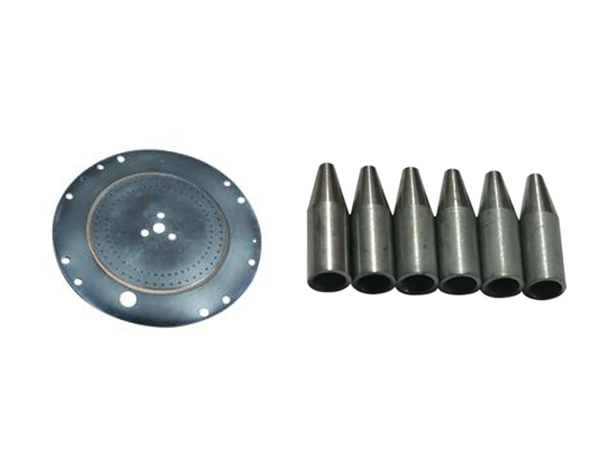

耗材:分球碟片、噴嘴

耗材:分球碟片、噴嘴(規格:100to1800un)
